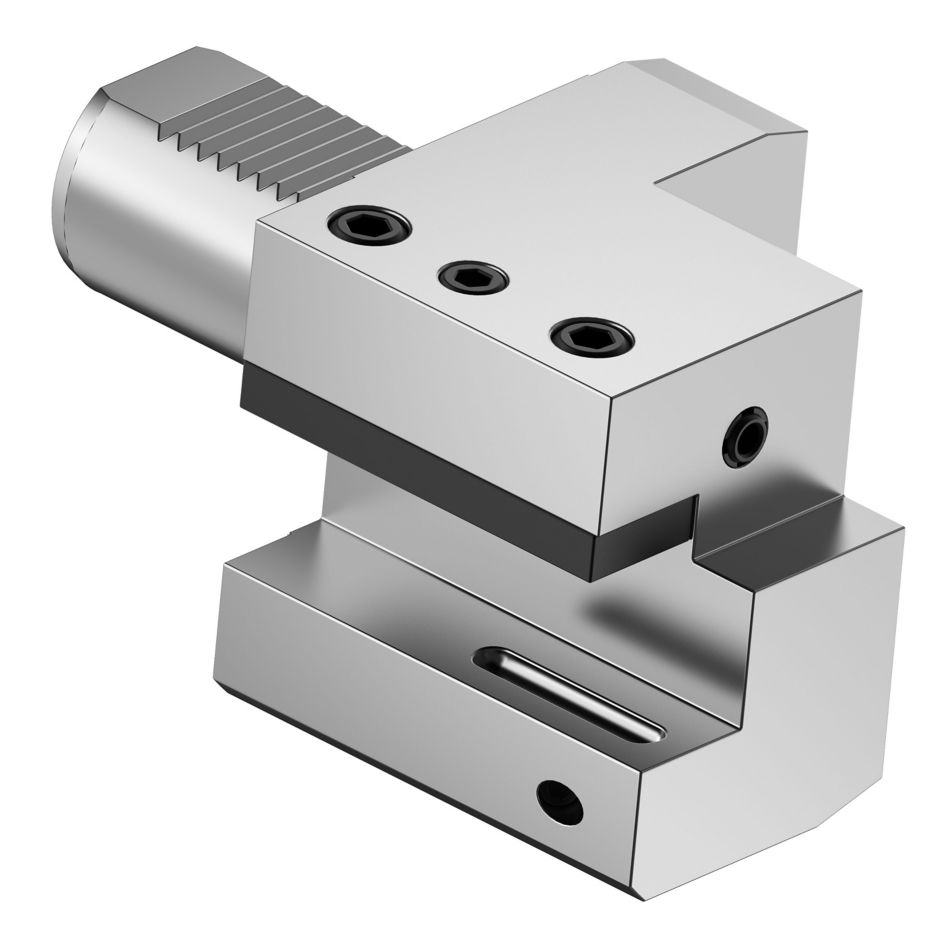

Beyond™ Evolution™ VDIC2M5032100 Toolholder Adapter 3648231 - Kennametal
*に類似する製品:
VDIツールホルダー • VDIフォームC2 • 左勝手 • ショート • スルークーラント
VDIアダプター • 角シャンクツールホルダー用 • ISO 10889
製品番号3648231
ISO カタログ IDVDIC2M5032100ANSIカタログIDVDIC2M5032100
定価
/個
割引
価格
/個
在庫ありこの製品は既に廃盤になっております長納期品
販売包装単位 0最小包装サイズに合わせて調整されています。
最小数量: 0包装サイズ要件に合わせて調整されています。
VDI Shank
ISO 10889
Coolant: Through Coolant 80 bar Maximum
Coolant: Through Coolant 1200 psi Maximum
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
メートルインチ
| 製品番号 | 3648231 |
| ISO カタログ ID | VDIC2M5032100 |
| ANSIカタログID | VDIC2M5032100 |
| [D] Adapter / Shank / Bore Diameter | 50 mm |
| [D] Adapter / Shank / Bore Diameter | 1.968 in |
| [B2] Overall Width | 105 mm |
| [B2] Overall Width | 4.134 in |
| [B1] Front Clearance | 55 mm |
| [B1] Front Clearance | 2.165 in |
| [F] F Dimension | 30.5 mm |
| [F] F Dimension | 1.2 in |
| [HW] Shank Height | 32 mm |
| [HW] Shank Height | 1.26 in |
| [H2] Overall Height | 95 mm |
| [H2] Overall Height | 3.74 in |
| [H3] Head Bottom Offset | 60 mm |
| [H3] Head Bottom Offset | 2.362 in |
| [LPR] Protruding Length | 100 mm |
| [LPR] Protruding Length | 3.937 in |
使用法と用途
特徴と利点
- スクエアシャンクツールホルダー用のクーラントサポートを装備したVDIアダプター
- ISO 10889
