仕上げ加工工具 • D507およびD517シリーズ • シャープな刃先 • メトリック
D507およびD517シリーズ • メトリック
製品番号5559108
ISO カタログ IDD51706002WANSIカタログIDD51706002W
- P Steel
- M Stainless Steel
- K Cast Iron
- S High-Temp Alloys
- H Hardened Materials
- コーナーのタイプ:スクエアエンド
- シャンク — ストレートWeldon
- 側面加工/ショルダー加工:スクエアエンド
- ねじれ角: 45°
- 38551
- 工具寸法:フルートの構造: 6
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
製品番号 | 5559108 |
ISO カタログ ID | D51706002W |
ANSIカタログID | D51706002W |
Grade | WP15PE |
Adapter Style Machine Side | Weldon |

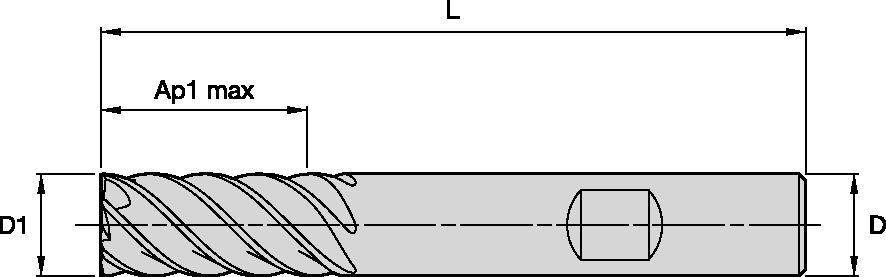

[D1] Effective Cutting Diameter | 6 mm |
[D1] Effective Cutting Diameter | .2362 in |
[D] Adapter / Shank / Bore Diameter | 6 mm |
[D] Adapter / Shank / Bore Diameter | .2362 in |
[AP1MAX] 1st Maximum Cutting Depth | 13 mm |
[AP1MAX] 1st Maximum Cutting Depth | .5118 in |
[L] Overall Length | 57 mm |
[L] Overall Length | 2.244 in |
[Z] Number of Flutes | 6 |
ワーク材料
- Steel
- Stainless Steel
- Cast Iron
- High-Temp Alloys
- Hardened Materials
使用法と用途
- コーナーのタイプ:スクエアエンド
- シャンク — ストレートWeldon
- 側面加工/ショルダー加工:スクエアエンド
- ねじれ角: 45°
- 38551
- 工具寸法:フルートの構造: 6
特徴と利点
- センターカット。
- 標準品目リストあり。この他にも、各種スタイルおよびコーティングに注文対応可能。
送りと速度を計算するソリューションを作成する
ソリューションを作成したら、送りと速度アイコンを選択するだけで、システムが推奨事項を提供します。マシンと仕様を追加して情報をカスタマイズしたり、スライダーを使用して調整することもできます。
アプリケーションデータ
Side Milling (A) | WP15PE | Recommended feed per tooth (fz = mm/th) for side milling (A). | ||||||||||||||
A | Cutting Speed | D1 | ||||||||||||||
Material | ap | ae | Min | Max | mm | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | ||
P | 0 | 1,0 x D | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
1 | 1,0 x D | 0,2 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
2 | 1,0 x D | 0,2 x D | 140 | – | 190 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
3 | 1,0 x D | 0,1 x D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
4 | 1,0 x D | 0,1 x D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 | |
5 | 1,0 x D | 0,1 x D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
6 | 1,0 x D | 0,1 x D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
M | 1 | 1,0 x D | 0,1 x D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
2 | 1,0 x D | 0,1 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
3 | 1,0 x D | 0,1 x D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
K | 1 | 1,0 x D | 0,1 x D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
2 | 1,0 x D | 0,1 x D | 110 | – | 140 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
3 | 1,0 x D | 0,1 x D | 110 | – | 130 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
S | 1 | 1,0 x D | 0,1 x D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
2 | 1,0 x D | 0,1 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 | |
3 | 1,0 x D | 0,15 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 | |
4 | 1,0 x D | 0,15 x D | 50 | – | 60 | fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 | |
H | 1 | 1,0 x D | 0,1 x D | 80 | – | 140 | Fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
Side Milling (A) | WP15PE | Recommended feed per tooth (fz = mm/th) for side milling (A). | ||||||||||||||
A | Cutting Speed | D1 | ||||||||||||||
Material | ap | ae | Min | Max | mm | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | ||
P | 0 | Ap1 max | 0,05 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
1 | Ap1 max | 0,05 x D | 150 | – | 200 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
2 | Ap1 max | 0,05 x D | 140 | – | 190 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 | |
3 | Ap1 max | 0,05 x D | 120 | – | 160 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
4 | Ap1 max | 0,05 x D | 90 | – | 150 | fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 | |
5 | Ap1 max | 0,05 x D | 60 | – | 100 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
6 | Ap1 max | 0,05 x D | 50 | – | 75 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
M | 1 | Ap1 max | 0,05 x D | 90 | – | 115 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
2 | Ap1 max | 0,05 x D | 60 | – | 80 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
3 | Ap1 max | 0,05 x D | 60 | – | 70 | fz | 0,016 | 0,025 | 0,034 | 0,040 | 0,047 | 0,052 | 0,057 | 0,061 | 0,065 | |
K | 1 | Ap1 max | 0,05 x D | 120 | – | 150 | fz | 0,028 | 0,044 | 0,060 | 0,072 | 0,083 | 0,092 | 0,101 | 0,108 | 0,114 |
2 | Ap1 max | 0,05 x D | 110 | – | 140 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 | |
3 | Ap1 max | 0,05 x D | 110 | – | 130 | fz | 0,019 | 0,029 | 0,040 | 0,048 | 0,056 | 0,063 | 0,070 | 0,076 | 0,081 | |
S | 1 | Ap1 max | 0,04 x D | 50 | – | 90 | fz | 0,023 | 0,036 | 0,050 | 0,061 | 0,070 | 0,079 | 0,087 | 0,095 | 0,101 |
2 | Ap1 max | 0,04 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 | |
3 | Ap1 max | 0,05 x D | 25 | – | 40 | fz | 0,013 | 0,019 | 0,026 | 0,032 | 0,037 | 0,042 | 0,046 | 0,050 | 0,054 | |
4 | Ap1 max | 0,05 x D | 50 | – | 60 | fz | 0,016 | 0,026 | 0,037 | 0,045 | 0,052 | 0,058 | 0,064 | 0,069 | 0,074 | |
H | 1 | Ap1 max | 0,04 x D | 80 | – | 140 | Fz | 0,021 | 0,033 | 0,045 | 0,054 | 0,062 | 0,070 | 0,077 | 0,083 | 0,088 |
