Produkt podobný k:
TTGL • Metrické

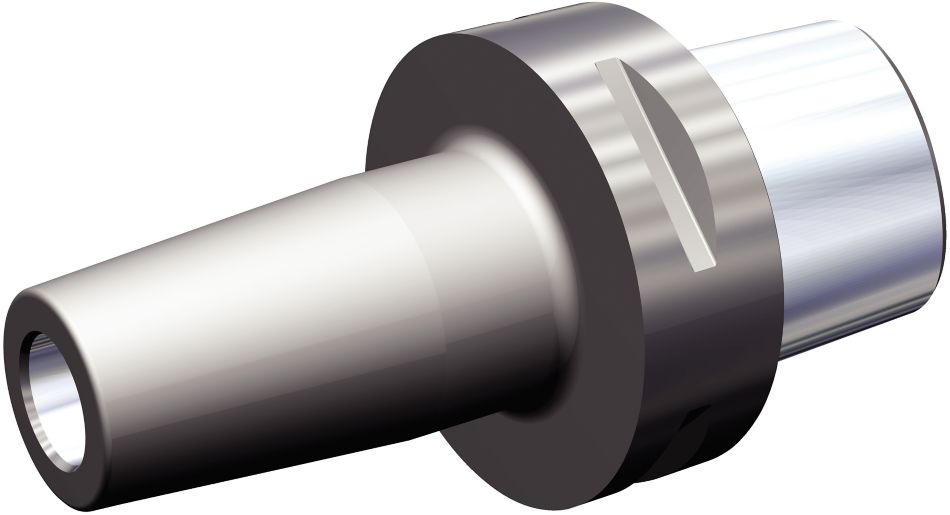

Držáky nástrojů s tepelným upínáním
Objednací číslo6303111
ISO katalogové IDPSC63TTGL04080MANSI katalogové IDPSC63TTGL04080M
- Manufacturer’s Specs: ISO 26623
- Shank - PSC
- Axial Adjustment - End
- Accuracy - 3μm or Less
- Drilling - Through Coolant
- Shank - Cylindrical Plain ≤h6
- Shank - Cylindrical Weldon® ≤h6
- Shank - Cylindrical Whistle Notch ≤h6
- Balance (G 2.5/25,000)
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
- Přehled
- Řezné podmínky
- Stahování
- Kompatibilní díly strana stroje
- Kompatibilní díly strana obrobku
- Posouzení
- Otázky A Odpovědi
Objednací číslo | 6303111 |
ISO katalogové ID | PSC63TTGL04080M |
ANSI katalogové ID | PSC63TTGL04080M |
[D1] Adapter / Shank / Bore Diameter | 4 mm |
[D1] Adapter / Shank / Bore Diameter | .1575 in |
[D2] Body Diameter 1 Workpiece Side | 10 mm |
[D2] Body Diameter 1 Workpiece Side | .3937 in |
[L1] Gage Length | 80 mm |
[L1] Gage Length | 3.149 in |
[L2] Usable Length | 57.95 mm |
[L2] Usable Length | 2.281 in |
[L9] Clamping Length | 12 mm |
[L9] Clamping Hole Length | .4724 in |
Weight Kilograms | 0.84 |
Použití
- Manufacturer’s Specs: ISO 26623
- Shank - PSC
- Axial Adjustment - End
- Accuracy - 3μm or Less
- Drilling - Through Coolant
- Shank - Cylindrical Plain ≤h6
- Shank - Cylindrical Weldon® ≤h6
- Shank - Cylindrical Whistle Notch ≤h6
- Balance (G 2.5/25,000)
Vytvořit řešení pro výpočet posuvů a rychlosti
Po vytvoření řešení stačí vybrat ikonu Posuvy & Rychlosti a náš systém poskytne doporučení. Informace můžete upravit přidáním zařízení a specifikací nebo provést úpravy pomocí posuvníků.
