Hassas son işleme özellikli frezeler • D507 D517 Serisi • Dik kenar uç • Metrik

Name: Hassas son işleme özellikli frezeler • D507 D517 Serisi • Dik kenar uç • Metrik
SKU: 5559112
Rating: 0 (0 reviews)

D507 D517 Serisi • Metri

Ürün Numarası5559112

ISO Katalog NoD51714014WANSI Catalog NoD51714014W

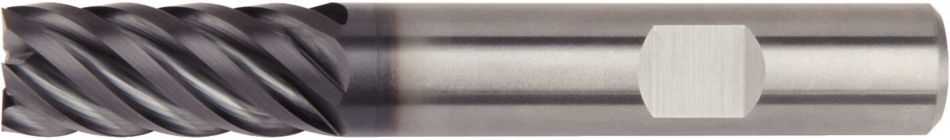

Series D507/D517 Solid End Milling - 5559112 - WIDIA

Open expanded view

Genel gösterim

Liste Fiyatı

$169.11/herbiri

İskonto

Fiyatınız

/herbiri

StokluBu öğe artık kullanılamıyorDaha Uzun Teslimat

Tüm fiyatlandırma seçeneklerinizi keşfetmek için satış ekibimizle iletişime geçin

Bu öğe artık kullanılamıyor

P Steel
M Stainless Steel
K Cast Iron
S High-Temp Alloys
H Hardened Materials
Corner Style: Square End
Shank - Cylindrical Weldon
Side Milling/Shoulder Milling: Square End
Helix Angle: 45°
38551
Tool Dimensions: Flute Configuration: 6

Genel Bakış
Uygulama bilgisi
İndirilenler
Uyumlu Parçalar Makine Tarafı
Yorum
Soru&Cevap

Metrik

İnç

Ürün Numarası	5559112
ISO Katalog No	D51714014W
ANSI Catalog No	D51714014W
Grade	WP15PE
Adapter Style Machine Side	Weldon

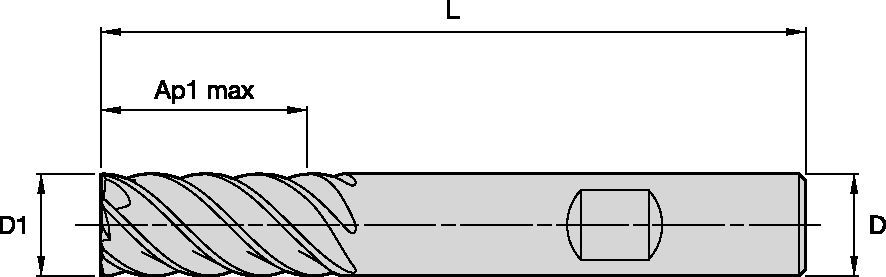

[D1] Effective Cutting Diameter	14 mm
[D1] Effective Cutting Diameter	.5512 in
[D] Adapter / Shank / Bore Diameter	14 mm
[D] Adapter / Shank / Bore Diameter	.5512 in
[AP1MAX] 1st Maximum Cutting Depth	26 mm
[AP1MAX] 1st Maximum Cutting Depth	1.023 in
[L] Overall Length	83 mm
[L] Overall Length	3.267 in
[Z] Number of Flutes	6

See all Product Variants

İş Parçası Malzemeleri

Steel
Stainless Steel
Cast Iron
High-Temp Alloys
Hardened Materials

Kullanım ve uygulama alanları

Corner Style: Square End
Shank - Cylindrical Weldon
Side Milling/Shoulder Milling: Square End
Helix Angle: 45°
38551
Tool Dimensions: Flute Configuration: 6

Kaliteler

WP15PE

Coated carbide grade with thick PVD coating and optimized chemistry and process for increased wear resistance. Outstanding protection in milling of steels to mitigate crater, DOCN (depth-of-cut notching), and flank wear. Excellent performance up to 52 HRC.

Özellikler ve avantajlar

Merkezden kesme.
Standart ürünler listelenmiştir. Sipariş üzerine yapılan ek tipler ve kaplamalar.

İlerleme ve Devir hesaplamak için Çözüm Oluşturun

Bir çözüm oluşturduktan sonra, sadece İlerleme ve Devir simgesini seçin ve sistemimiz öneriler sunacaktır. Makinenizi ve teknik özelliklerinizi ekleyerek bilgileri özelleştirebilir veya kaydırıcıları kullanarak ayarlamalar yapabilirsiniz.

Uygulama bilgisi


		Dik kenar frezeleme (A)		WP15PE			Dik kenar frezeleme (A) için diş başına önerilen ilerleme (fz=mm/Diş).
		A		Kesme hızı; vc m/dk.				D1 Çap
Malzeme grubu		ap	ae	Min.		Maks.	mm	4,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	1,0 x D	0,2 x D	150	–	200	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	1,0 x D	0,2 x D	150	–	200	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	1,0 x D	0,2 x D	140	–	190	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	1,0 x D	0,1 x D	120	–	160	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	1,0 x D	0,1 x D	90	–	150	fz	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
	5	1,0 x D	0,1 x D	60	–	100	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	6	1,0 x D	0,1 x D	50	–	75	fz	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
M	1	1,0 x D	0,1 x D	90	–	115	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	1,0 x D	0,1 x D	60	–	80	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	3	1,0 x D	0,1 x D	60	–	70	fz	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
K	1	1,0 x D	0,1 x D	120	–	150	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	1,0 x D	0,1 x D	110	–	140	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	3	1,0 x D	0,1 x D	110	–	130	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
S	1	1,0 x D	0,1 x D	50	–	90	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	1,0 x D	0,1 x D	25	–	40	fz	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054
	3	1,0 x D	0,15 x D	25	–	40	fz	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054
	4	1,0 x D	0,15 x D	50	–	60	fz	0,016	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074
H	1	1,0 x D	0,1 x D	80	–	140	Fz	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088


		Dik kenar frezeleme (A)		WP15PE			Dik kenar frezeleme (A) için diş başına önerilen ilerleme (fz=mm/Diş).
		A		Kesme hızı; vc m/dk.				D1 Çap
Malzeme grubu		ap	ae	Min.		Maks.	mm	4,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 maks.	0,05 x D	150	–	200	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 maks.	0,05 x D	150	–	200	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 maks.	0,05 x D	140	–	190	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 maks.	0,05 x D	120	–	160	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 maks.	0,05 x D	90	–	150	fz	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
	5	Ap1 maks.	0,05 x D	60	–	100	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	6	Ap1 maks.	0,05 x D	50	–	75	fz	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
M	1	Ap1 maks.	0,05 x D	90	–	115	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 maks.	0,05 x D	60	–	80	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	3	Ap1 maks.	0,05 x D	60	–	70	fz	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
K	1	Ap1 maks.	0,05 x D	120	–	150	fz	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 maks.	0,05 x D	110	–	140	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	3	Ap1 maks.	0,05 x D	110	–	130	fz	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
S	1	Ap1 maks.	0,04 x D	50	–	90	fz	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 maks.	0,04 x D	25	–	40	fz	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054
	3	Ap1 maks.	0,05 x D	25	–	40	fz	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054
	4	Ap1 maks.	0,05 x D	50	–	60	fz	0,016	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074
H	1	Ap1 maks.	0,04 x D	80	–	140	Fz	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088

Daha fazlasını okuyunView Less
