Face Milling
Helical Milling
Ramping: Blank
Shank - Cylindrical Plain
Milling - Through Coolant
Pocketing
Inclined Square End MillDownloaded file will be available after import in the {{cadTool}} tool library.
| Номер материала | 6425427 |
| Идентификатор каталога ISO | VHSC125Z03C125XD16 |
| Идентификатор каталога ANSI | VHSC125Z03C125XD16 |

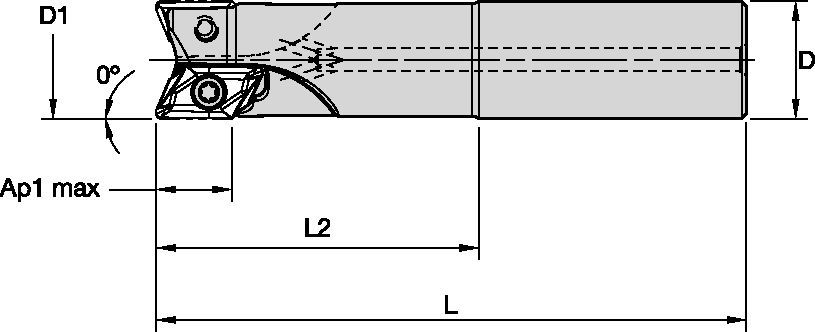

| [D1] Effective Cutting Diameter | 31.75 mm |
| [D1] Effective Cutting Diameter | 1.25 in |
| [D] Adapter / Shank / Bore Diameter | 31.75 mm |
| [D] Adapter / Shank / Bore Diameter | 1.25 in |
| [L] Overall Length | 134.112 mm |
| [L] Overall Length | 5.28 in |
| [L2] Head Length | 76.2 mm |
| [L2] Head Length | 3 in |
| [AP1MAX] 1st Maximum Cutting Depth | 16 mm |
| [AP1MAX] 1st Maximum Cutting Depth | .6299 in |
| Number of Inserts | 3 |
| Maximum Ramping Angle | 11.5 |
| Max RPM | 41500 |
| Coolant Supply | Y |
| Weight Pounds | 1.39 |
Face MillingHelical MillingRamping: BlankShank - Cylindrical PlainMilling - Through CoolantPocketingInclined Square End MillСоздать решение для расчета подачи и скорости
После создания решения просто выберите значок Подача и Скорость, и наша система предоставит рекомендации. Вы можете настроить информацию, добавив свою машину и характеристики или внести изменения с помощью слайдеров.
| Вид пластины | Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | Вид пластины | ||||||||||||||
| 5% | 10% | 20% | 30% | 40 | ||||||||||||
| .F..ALP | 0,12 | 0,45 | 0,81 | 0,08 | 0,33 | 0,58 | 0,06 | 0,25 | 0,43 | 0,06 | 0,21 | 0,38 | 0,05 | 0,20 | 0,35 | .F..ALP |
| .E..ALP | 0,15 | 0,50 | 0,92 | 0,11 | 0,36 | 0,66 | 0,08 | 0,27 | 0,50 | 0,07 | 0,24 | 0,43 | 0,07 | 0,22 | 0,40 | .E..ALP |
| Легкие режимы обработки | Общего назначения | Тяжелая обработка |
| Вид пластины | Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) | Вид пластины | ||||||||||||||
| 5% | 10% | 20% | 30% | 40 | ||||||||||||
| .F..ALP | .005 | .018 | .032 | .003 | .013 | .023 | .003 | .010 | .017 | .002 | .009 | .015 | .002 | .008 | .014 | .F..ALP |
| .E..ALP | .006 | .020 | .037 | .004 | .014 | .027 | .003 | .011 | .020 | .003 | .009 | .017 | .003 | .009 | .016 | .E..ALP |
| Легкие режимы обработки | Общего назначения | Тяжелая обработка |
| Группа материала | WN10HM | |||
| N | 1 | 2950 | 1800 | 875 |
| 2 | 2950 | 1800 | 875 | |
| 3 | 1600 | 850 | 480 | |
| Группа материала | WN10HM | |||
| N | 1 | 9640 | 5880 | 2860 |
| 2 | 9640 | 5880 | 2860 | |
| 3 | 5230 | 2775 | 1565 | |
| Группа материала | Легкие режимы обработки | Общего назначения | Тяжелая обработка | |||
| Геометрия | Сплав | Геометрия | Сплав | Геометрия | Сплав | |
| N1–N2 | .F..ALP | WN10HM | .F..ALP | WN10HM | .E..ALP | WN10HM |
| N3 | .F..ALP | WN10HM | .F..ALP | WN10HM | .E..ALP | WN10HM |
