Ajuste axial — Lateral
Precisión — 3 μm o menos
Through Coolant: Radial: Drilling
Mango — Liso cilíndrico ≤h6
Equilibrio — G 2.5 a 15,000 min -1
Velocidad — 30,000 min-1 máximo
Mango — HSK DIN 69893 Forma C
Coolant — Through Coolant 100 bar (1500 psi) Maximum
Refrigeración — Con refrigeración interna 100 bar (1500 psi) máximo
Equilibrio — G 2.5 a 25,000 min -1Downloaded file will be available after import in the {{cadTool}} tool library.

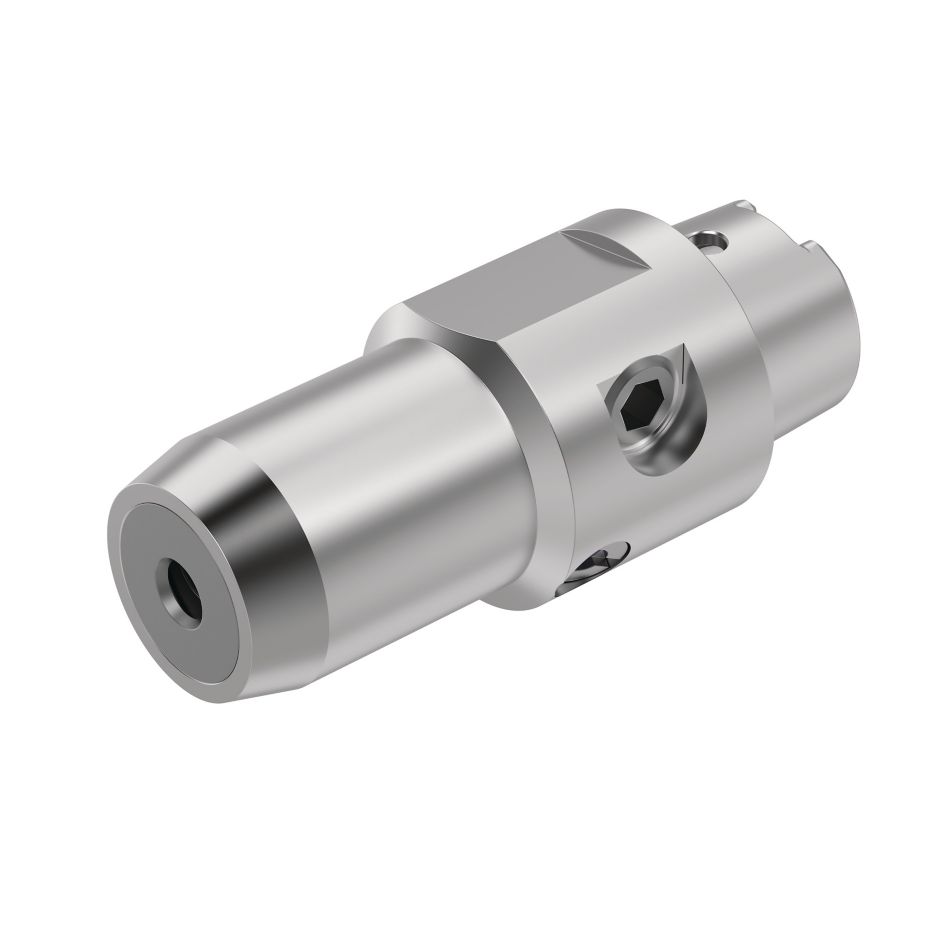

| Número de material | 1245496 |
| Referencia ISO | HSK40CHC12070M |
| Referencia ANSI | HSK40CHC12070M |
| Adaptador/Mango/Diámetro de mandrinado [D1] | 12 mm |
| Adaptador/Mango/Diámetro de mandrinado [D1] | .473 in |
| Diámetro de cuerpo 1 Lateral de la pieza de trabajo [D2] | 31.54 mm |
| Diámetro de cuerpo 1 Lateral de la pieza de trabajo [D2] | 1.242 in |
| Longitud de calibre [L1] | 70 mm |
| Longitud de calibre [L1] | 2.756 in |
| Longitud utilizable [L2] | 44 mm |
| Longitud utilizable [L2] | 1.732 in |
| Longitud de fijación [L9] | 36 mm |
| Longitud de orificio de amarre [L9] | 1.417 in |
| Rango de ajuste [V] | 10 mm |
| Rango de ajuste [V] | .3937 in |
| Tornillo de actuación Tamaño de unidad de D.I. | 5 mm |
| Tornillo de tope Tamaño de unidad de D.I. | 2.5 mm |
| Peso en kilogramos | 0.46 |
Ajuste axial — LateralPrecisión — 3 μm o menosThrough Coolant: Radial: DrillingMango — Liso cilíndrico ≤h6Equilibrio — G 2.5 a 15,000 min -1Velocidad — 30,000 min-1 máximoMango — HSK DIN 69893 Forma CCoolant — Through Coolant 100 bar (1500 psi) MaximumRefrigeración — Con refrigeración interna 100 bar (1500 psi) máximoEquilibrio — G 2.5 a 25,000 min -1Crear una solución para calcular la velocidad y el avance
Después de crear una solución, sólo tiene que elegir el icono Avance y Velocidad y nuestro sistema le ofrecerá recomendaciones. Puede personalizar la información añadiendo su máquina y especificaciones o realizar ajustes utilizando los controles deslizantes.
