| Material Nummer | 3883412 |
| ISO Katalog Nummer | A20UMVUNR3 |
| ANSI Katalog Nummer | A20UMVUNR3 |
| Sorte | WG |

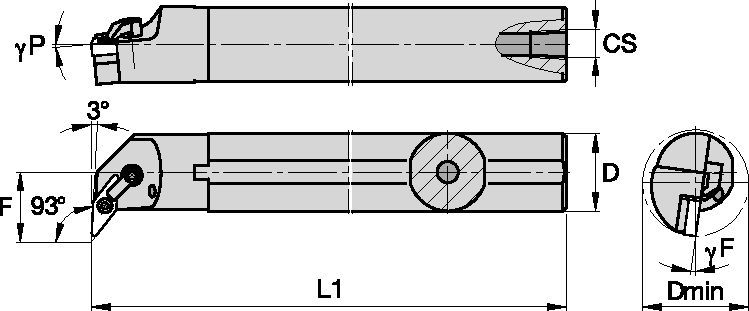

| [D] Adapter/Schaft/Bohrungsdurchmesser | 31.75 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 1.25 in |
| [DM] Minimaler Bohrdurchmesser | 43.307 mm |
| [DM] Minimaler Bohrdurchmesser | 1.705 in |
| [F] F Abmessung | 25.4 mm |
| [F] F Abmessung | 1 in |
| [L1] Werkzeuglänge | 355.6 mm |
| [L1] Werkzeuglänge | 14 in |
| [CS] Kühlmittelzufuhrgröße | 1/4-18 NPT |
| [GAAP] Axialer Spanwinkel | -5 |
| Wendeschneidplatten-Größe | VN..332 |
Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
