Surfaçage
Fraisage hélicoïdal
Ramping : Ébauche
Rainurage : Bout plat
Fraisage de côté/avec épaulement : Bout hémisphérique
Profilage 3D
Fraisage — Arrosage interne
Fraisage — 3 tailles
Usinage de pochesDownloaded file will be available after import in the {{cadTool}} tool library.

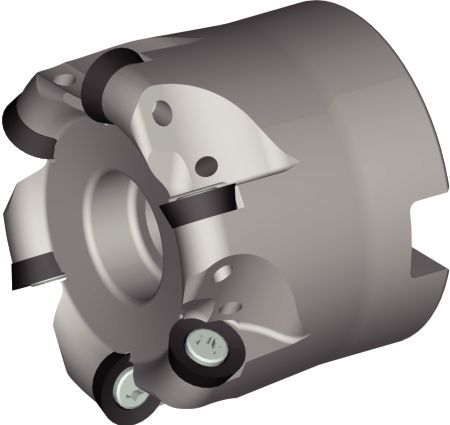

| Numéro de matériel | 3940712 |
| Ref. ISO Catalogue | M170D040Z05RD10 |
| Ref. ANSI Catalogue | M170D040Z05RD10 |
| [D1MAX] Diamètre de coupe maximal | 40 mm |
| [D1MAX] Diamètre de coupe maximal | 1.575 in |
| [D1] Diamètre effectif de coupe | 30 mm |
| [D1] Diamètre effectif de coupe | 1.181 in |
| [D] Adaptateur / Queue / Diamètre d’alésage | 16 mm |
| [D] Adaptateur / Queue / Diamètre d’alésage | .6299 in |
| [D6] Diamètre du moyeu | 37 mm |
| [D6] Diamètre du moyeu | 1.457 in |
| [L] Longueur totale | 40 mm |
| [L] Longueur totale | 1.575 in |
| [AP1MAX] 1re profondeur de coupe maximale | 5 mm |
| [AP1MAX] 1re profondeur de coupe maximale | .197 in |
| Nombre de plaquettes | 5 |
| Angle de ramping maximum | 7.2 |
| T/Min max | 9950 |
| Alimentation en arrosage | Y |
| Poids en kilogrammes | 0.28 |
SurfaçageFraisage hélicoïdalRamping : ÉbaucheRainurage : Bout platFraisage de côté/avec épaulement : Bout hémisphériqueProfilage 3DFraisage — Arrosage interneFraisage — 3 taillesUsinage de pochesCréez une Solution pour calculer les avances et vitesses
Après avoir créé une Solution, choisissez simplement l'icône "Avances et Vitesses" et notre système vous fournira ses recommandations. Vous pouvez les personnaliser en ajoutant votre machine et vos spécifications techniques, ou en ajustant votre demande à l'aide des curseurs.
| Travaux légers | Applications générales | Travaux lourds | ||||
| Groupe Matières | Géométrie | Nuance | Géométrie | Nuance | Géométrie | Nuance |
| P1–P2 | MM | TN6525 | MM | TN6525 | MM | TN6540 |
| P3–P4 | MH | TN2505 | MH | TN6525 | MH | TN6540 |
| P5–P6 | MH | TN2505 | MH | TN6525 | MH | TN6540 |
| M1–M2 | – | – | MM | TN6525 | MM | TN6540 |
| M3 | – | – | MM | TN6525 | MM | TN6540 |
| K1–K2 | MH | TN2505 | MH | TN2505 | MH | TN6525 |
| K3 | MH | TN2505 | MH | TN2505 | MH | TN6525 |
| N1–N2 | – | – | – | – | – | – |
| N3 | – | – | – | – | – | – |
| S1–S2 | – | – | MM | TN6540 | – | – |
| S3 | – | – | MM | TN6540 | – | – |
| S4 | – | – | MM | TN6540 | – | – |
| H1 | MH | TN2505 | MH | TN2505 | – | – |
| Géométrie de plaquette | Avance par dent (fz) programmée en % de l'engagement radial (ae) | Géométrie de plaquette | ||||||||||||||
| 5 % | 10 % | 20 % | 30 % | 40 | ||||||||||||
| MM | 0,28 | 0,41 | 0,74 | 0,20 | 0,29 | 0,53 | 0,15 | 0,22 | 0,4 | 0,13 | 0,19 | 0,35 | 0,12 | 0,18 | 0,32 | MM |
| MH | 0,33 | 0,58 | 0,98 | 0,24 | 0,42 | 0,71 | 0,18 | 0,32 | 0,53 | 0,16 | 0,28 | 0,46 | 0,14 | 0,25 | 0,42 | MH |
| Travaux légers | Applications générales | Travaux lourds |
| Géométrie de plaquette | Avance par dent (fz) programmée en % de l'engagement radial (ae) | Géométrie de plaquette | ||||||||||||||
| 5 % | 10 % | 20 % | 30 % | 40 | ||||||||||||
| MM | 0,35 | 0,51 | 0,93 | 0,25 | 0,37 | 0,67 | 0,19 | 0,28 | 0,50 | 0,17 | 0,24 | 0,44 | 0,15 | 0,22 | 0,40 | MM |
| MH | 0,42 | 0,73 | 1,23 | 0,30 | 0,53 | 0,88 | 0,23 | 0,39 | 0,66 | 0,20 | 0,34 | 0,57 | 0,18 | 0,32 | 0,53 | MH |
| Géométrie de plaquette | Avance par dent (fz) programmée en % de l'engagement radial (ae) | Géométrie de plaquette | ||||||||||||||
| 5 % | 10 % | 20 % | 30 % | 40 | ||||||||||||
| MM | 0,47 | 0,68 | 1,25 | 0,34 | 0,49 | 0,89 | 0,25 | 0,37 | 0,67 | 0,22 | 0,32 | 0,58 | 0,20 | 0,29 | 0,53 | MM |
| MH | 0,56 | 0,98 | 1,66 | 0,40 | 0,71 | 1,18 | 0,30 | 0,53 | 0,88 | 0,26 | 0,46 | 0,76 | 0,24 | 0,42 | 0,70 | MH |
| Géométrie de plaquette | Avance par dent (fz) programmée en % de l'engagement radial (ae) | Géométrie de plaquette | ||||||||||||||
| 5 % | 10 % | 20 % | 30 % | 40 | ||||||||||||
| MM | 0,64 | 0,94 | 1,73 | 0,46 | 0,68 | 1,24 | 0,35 | 0,51 | 0,92 | 0,30 | 0,44 | 0,80 | 0,28 | 0,40 | 0,73 | MM |
| MH | 0,77 | 1,36 | 2,31 | 0,55 | 0,97 | 1,63 | 0,41 | 0,73 | 1,21 | 0,36 | 0,63 | 1,05 | 0,33 | 0,58 | 0,96 | MH |
| Groupe Matières | TN2505 | TN6525 | TN6540 | |||||||
| P | 1 | 550 | 420 | 360 | 410 | 320 | 280 | 360 | 280 | 240 |
| 2 | 320 | 240 | 205 | 320 | 250 | 215 | 250 | 190 | 170 | |
| 3 | 320 | 240 | 205 | 280 | 215 | 185 | 215 | 170 | 140 | |
| 4 | – | – | – | 235 | 170 | 145 | 180 | 130 | 110 | |
| 5 | – | – | – | 310 | 235 | 200 | 240 | 180 | 150 | |
| 6 | – | – | – | 205 | 160 | 130 | 160 | 120 | 100 | |
| M | 1 | – | – | – | 190 | 120 | 80 | 130 | 80 | 60 |
| 2 | – | – | – | 120 | 80 | 50 | 80 | 50 | 40 | |
| 3 | – | – | – | 125 | 80 | 55 | 85 | 50 | 40 | |
| K | 1 | 400 | 300 | 250 | 275 | 245 | 220 | 220 | 205 | 180 |
| 2 | 540 | 365 | 280 | 215 | 190 | 180 | 175 | 155 | 140 | |
| 3 | 310 | 190 | 155 | 180 | 160 | 145 | 155 | 145 | 125 | |
| N | 1 | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – | 50 | 35 | 30 |
| 2 | – | – | – | – | – | – | 25 | 20 | 10 | |
| 3 | – | – | – | – | – | – | 70 | 40 | 30 | |
| 4 | – | – | – | – | – | – | 60 | 30 | 25 | |
| H | 1 | 175 | 140 | 95 | – | – | – | – | – | – |
| 2 | 175 | 140 | 95 | – | – | – | – | – | – | |
| 3 | 140 | 115 | 80 | – | – | – | – | – | – | |
