Through Coolant: Grooving
Cut-Off
Turning
Profiling
Facing
Face Grooving
Chamfering
GroovingDownloaded file will be available after import in the {{cadTool}} tool library.

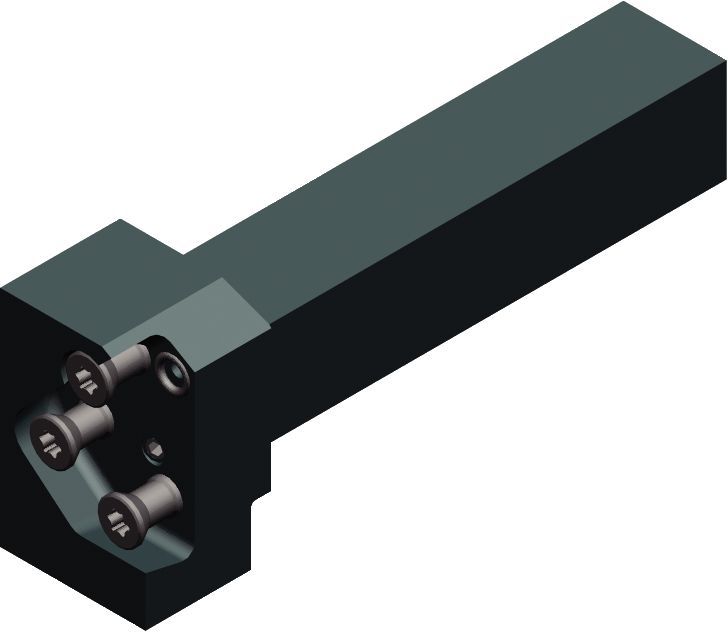

| Material Nummer | 6498946 |
| ISO Katalog Nummer | WGCMER2465C |
| ANSI Katalog Nummer | WGCMER2465C |
| [B] Schaftbreite | 38.104 mm |
| [B] Schaftbreite | 1.5 in |
| [H] Schafthöhe | 38.104 mm |
| [H] Schafthöhe | 1.5 in |
| [H1] Spitzenhöhe | 38.1 mm |
| [H1] Spitzenhöhe | 1.5 in |
| [L] Gesamtlänge | 177.8 mm |
| [L] Gesamtlänge | 7 in |
| [L1] Messlänge | 165.95 mm |
| [L1] Messlänge | 6.5 in |
| [LS] Schaftlänge | 144.8 mm |
| [LS] Schaftlänge | 5.7 in |
| [F] F Abmessung | 13.45 mm |
| [F] F Abmessung | .53 in |
| [CS] Kühlmittelzufuhrgröße | G 1/8-28 |
| [CF] Kühlmittel radiale Größe | G 1/8-28 |
| ]H2] Gesamthöhe | 53.1 mm |
| ]H2] Gesamthöhe | 2.09 in |
| Kurzklemmhalter-Größe | 65 |
| Messerschraube Größe ID | T30 |
Through Coolant: GroovingCut-OffTurningProfilingFacingFace GroovingChamferingGroovingLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
