Senken/Fasen
Umfangfräsen/Schulterfräsen: Fasen
Zylinderschaft – ohne SpannflächeDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 2022635 |
| ISO Katalog Nummer | 12292550800 |
| ANSI Katalog Nummer | 12292550800 |
| Sorte | W |

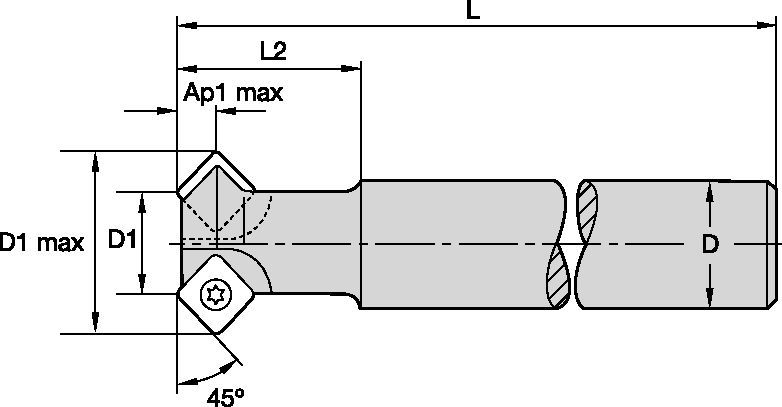

| [D1] Effektiver Schneidendurchmesser | 25 mm |
| [D1] Effektiver Schneidendurchmesser | 0.984 in |
| [D1MAX] Schnittdurchmesser max. | 37.8 mm |
| [D1MAX] Schnittdurchmesser max. | 1.488 in |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 25 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 0.9843 in |
| [L] Gesamtlänge | 200 mm |
| [L] Gesamtlänge | 7.874 in |
| [L2] Kopflänge | 40 mm |
| [L2] Kopflänge | 1.575 in |
| [AP1MAX] 1. maximale Schnitttiefe | 6.4 mm |
| [AP1MAX] 1. maximale Schnitttiefe | 0.252 in |
| Anzahl der Schneidkörper | 2 |
| Wendeschneidplatten-Größe | SD..0903. |
| Kühlmittelzubehör | N |
| Gewicht Kilogramm | 0.7 |
Senken/FasenUmfangfräsen/Schulterfräsen: FasenZylinderschaft – ohne SpannflächeLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
