M100 • Weldon® Schaft RD1003.. • Metrisch

Name: M100 • Weldon® Schaft RD1003.. • Metrisch
SKU: 2021340
Rating: 0 (0 reviews)

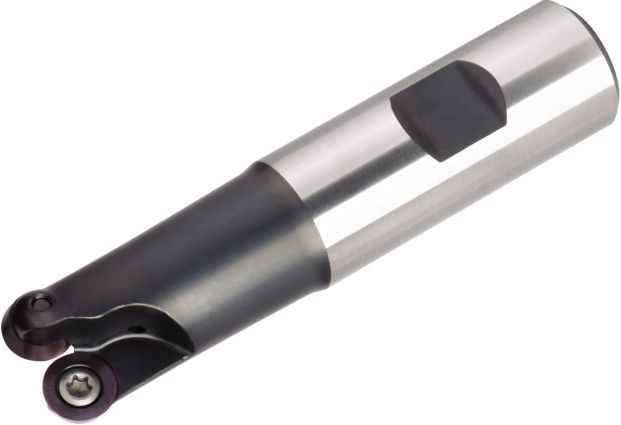

Kopierfräser mit Weldon®-Schaft • RD1003..

Material Nummer2021340

ISO Katalog Nummer12391013200ANSI Katalog Nummer12391013200

M100 - Weldon® Shank RD1003.. - Metric 2021340 - WIDIA

Open expanded view

Allgemeine Darstellung

Listenpreis

$542.00/jeweils

Rabatt

Ihr Preis

/jeweils

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

Kontaktieren Sie unser Verkaufsteam, um alle Ihre Preisoptionen zu erfahren.

Dieser Artikel ist nicht mehr verfügbar

P Stahl
M Rostfreier Stahl
K Gusseisen
N NE-Metalle
S Hochwarmfeste Legierungen
Planfräsen
Spiralförmiges Interpolieren
Schräg-Eintauchfräsen Ins Volle
Nutenfräsen: Ebene Stirnfläche
Umfangfräsen/Schulterfräsen: Kugelkopf / Vollradius
3D-Profilfräsen/Kopierfräsen
Fräsen – Innere Kühlmittelzuführung
Zylinderschaft – Weldon, 2 Spannflächen
Auskammern

Überblick
Anwendungsdaten
Herunterladen
Kompatible Teile Maschinenseite
Kompatible Teile Werkstückseite
Ersatzteile
Bewertung
F&A

Metric

Inch

Material Nummer	2021340
ISO Katalog Nummer	12391013200
ANSI Katalog Nummer	12391013200
Sorte	W
[D1MAX] Schnittdurchmesser max.	26 mm
[D1MAX] Schnittdurchmesser max.	1.023 in
[D1] Effektiver Schneidendurchmesser	16 mm
[D1] Effektiver Schneidendurchmesser	.6299 in
[D] Adapter/Schaft/Bohrungsdurchmesser	32 mm
[D] Adapter/Schaft/Bohrungsdurchmesser	1.259 in
[L] Gesamtlänge	187 mm
[L] Gesamtlänge	7.362 in
[L2] Kopflänge	127 mm
[L2] Kopflänge	5 in
[AP1MAX] 1. maximale Schnitttiefe	5 mm
[AP1MAX] 1. maximale Schnitttiefe	.1969 in
Anzahl der Schneidkörper	2
Maximaler Eintauchwinkel	14.25
Max. Drehzahl	22000
Kühlmittelzubehör	Y
Gewicht Kilogramm	0.9

See all Product Variants

Werkstoffe

Stahl
Rostfreier Stahl
Gusseisen
NE-Metalle
Hochwarmfeste Legierungen

Uses and application

Planfräsen
Spiralförmiges Interpolieren
Schräg-Eintauchfräsen Ins Volle
Nutenfräsen: Ebene Stirnfläche
Umfangfräsen/Schulterfräsen: Kugelkopf / Vollradius
3D-Profilfräsen/Kopierfräsen
Fräsen – Innere Kühlmittelzuführung
Zylinderschaft – Weldon, 2 Spannflächen
Auskammern

Features and benefits

Universelles Planfräsen und Kopierfräsen

Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen

Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.

Insert Selection

Insert Selection Guide

	Leichte Bearbeitung		Allgemeine Anwendung		Schruppbearbeitung
Werkstoffgruppe	Geometrie	Sorte	Geometrie	Sorte	Geometrie	Sorte
P1–P2	RDMT-T	TN6525	RDMT-T	TN6540	RDMW-T	TN6540
P3–P4	RDMT-T	TN6525	RDMW-T	TN6540	RDMW-T	TN6540
P5–P6	RDMT-T	TN6525	RDMW-T	TN6540	RDMW-T	TN6540
M1–M2	RDHT-T	TN6540	RDMT-T	TN6540	RDMT-T	TN6540
M3	RDHT-T	TN6540	RDMT-T	TN6540	RDMT-T	TN6540
K1–K2	RDMW-MH	TN2510	RDMW-MH	TN2510	RDMW	WK15CM
K3	RDMW-MH	TN2510	RDMW-MH	TN2510	RDMW	WK15CM
N1–N2	–	–	–	–	–	–
N3	–	–	–	–	–	–
S1–S2	–	–	RDMT-T	TN6540	–	–
S3	–	–	RDMT-T	TN6540	–	–
S4	–	–	RDMT-T	TN6540	RDMT-T	TN6540
H1	RDMW-MH	TN2510	RDMW-MH	TN2510	–	–

Weitere InformationenView Less

Feeds

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5 %			10 %			20 %			30 %			40 100 %
RDHT-T	0,23	0,39	0,65	0,17	0,28	0,47	0,13	0,21	0,35	0,11	0,18	0,31	0,10	0,17	0,28	RDHT-T
RDHW-MH	0,23	0,42	0,88	0,17	0,30	0,63	0,13	0,23	0,47	0,11	0,20	0,41	0,10	0,18	0,38	RDHW-MH
RDMT-T	0,23	0,39	0,65	0,17	0,28	0,47	0,13	0,21	0,35	0,11	0,18	0,31	0,10	0,17	0,28	RDMT-T
RDMW	0,23	0,21	0,61	0,17	0,15	0,44	0,13	0,11	0,33	0,11	0,10	0,28	0,10	0,09	0,26	RDMW
RDMW-T	0,23	0,57	0,88	0,17	0,41	0,63	0,13	0,31	0,47	0,11	0,27	0,41	0,10	0,25	0,38	RDMW-T

Leichte Bearbeitung

Allgemeine Anwendung

Schruppbearbeitung

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5 %			10 %			20 %			30 %			40 100 %
RDHT-T	0,29	0,49	0,82	0,21	0,35	0,59	0,16	0,26	0,44	0,14	0,23	0,38	0,13	0,21	0,35	RDHT-T
RDHW-MH	0,29	0,53	1,11	0,21	0,38	0,79	0,16	0,28	0,59	0,14	0,25	0,52	0,13	0,23	0,47	RDHW-MH
RDMT-T	0,29	0,49	0,82	0,21	0,35	0,59	0,16	0,26	0,44	0,14	0,23	0,38	0,13	0,21	0,35	RDMT-T
RDMW	0,29	0,26	0,76	0,21	0,19	0,55	0,16	0,14	0,41	0,14	0,12	0,36	0,13	0,11	0,33	RDMW
RDMW-T	0,29	0,71	1,11	0,21	0,51	0,79	0,16	0,38	0,59	0,14	0,33	0,52	0,13	0,31	0,47	RDMW-T

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5 %			10 %			20 %			30 %			40 100 %
RDHT-T	0,53	0,90	1,52	0,38	0,65	1,08	0,29	0,48	0,81	0,25	0,42	0,70	0,23	0,39	0,64	RDHT-T
RDHW-MH	0,53	0,98	2,07	0,38	0,70	1,47	0,29	0,52	1,09	0,25	0,46	0,95	0,23	0,42	0,87	RDHW-MH
RDMT-T	0,53	0,90	1,52	0,38	0,65	1,08	0,29	0,48	0,81	0,25	0,42	0,70	0,23	0,39	0,64	RDMT-T
RDMW	0,53	0,48	1,41	0,38	0,35	1,01	0,29	0,26	0,75	0,25	0,23	0,65	0,23	0,21	0,60	RDMW
RDMW-T	0,53	1,32	2,07	0,38	0,95	1,47	0,29	0,70	1,09	0,25	0,61	0,95	0,23	0,56	0,87	RDMW-T

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5 %			10 %			20 %			30 %			40 100 %
RDHT-T	0,39	0,65	1,09	0,28	0,47	0,78	0,21	0,35	0,58	0,18	0,31	0,51	0,17	0,28	0,47	RDHT-T
RDHW-MH	0,39	0,71	1,49	0,28	0,51	1,06	0,21	0,38	0,79	0,18	0,33	0,69	0,17	0,30	0,63	RDHW-MH
RDMT-T	0,39	0,65	1,09	0,28	0,47	0,78	0,21	0,35	0,58	0,18	0,31	0,51	0,17	0,28	0,47	RDMT-T
RDMW	0,39	0,35	1,02	0,28	0,25	0,73	0,21	0,19	0,55	0,18	0,16	0,48	0,17	0,15	0,44	RDMW
RDMW-T	0,39	0,95	1,49	0,28	0,69	1,06	0,21	0,51	0,79	0,18	0,45	0,69	0,17	0,41	0,63	RDMW-T

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5%			10%			20%			30%			40 100%
RDHT-T	.009	.015	.026	.007	.011	.018	.005	.008	.014	.004	.007	.012	.004	.007	.011	RDHT-T
RDHW-MH	.009	.017	.035	.007	.012	.025	.005	.009	.019	.004	.008	.016	.004	.007	.015	RDHW-MH
RDMT-T	.009	.015	.026	.007	.011	.018	.005	.008	.014	.004	.007	.012	.004	.007	.011	RDMT-T
RDMW-	.009	.008	.024	.007	.006	.017	.005	.004	.013	.004	.004	.011	.004	.004	.010	RDMW-
RDMW-T	.009	.022	.035	.007	.016	.025	.005	.012	.019	.004	.011	.016	.004	.010	.015	RDMW-T

Leichte Bearbeitung

Allgemeine Anwendung

Schruppbearbeitung

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5%			10%			20%			30%			40 100%
RDHT-T	.010	.018	.030	.008	.013	.021	.006	.010	.016	.005	.008	.014	.005	.008	.013	RDHT-T
RDHW-MH	.010	.019	.040	.008	.014	.029	.006	.010	.021	.005	.009	.019	.005	.008	.017	RDHW-MH
RDMT-T	.010	.018	.030	.008	.013	.021	.006	.010	.016	.005	.008	.014	.005	.008	.013	RDMT-T
RDMW-	.010	.009	.027	.008	.007	.020	.006	.005	.015	.005	.004	.013	.005	.004	.012	RDMW-
RDMW-T	.010	.026	.040	.008	.019	.029	.006	.014	.021	.005	.012	.019	.005	.011	.017	RDMW-T

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5%			10%			20%			30%			40 100%
RDHT-T	.019	.032	.053	.014	.023	.038	.010	.017	.028	.009	.015	.025	.008	.014	.023	RDHT-T
RDHW-MH	.019	.034	.073	.014	.025	.052	.010	.019	.039	.009	.016	.034	.008	.015	.031	RDHW-MH
RDMT-T	.019	.032	.053	.014	.023	.038	.010	.017	.028	.009	.015	.025	.008	.014	.023	RDMT-T
RDMW-	.019	.017	.049	.014	.012	.035	.010	.009	.026	.009	.008	.023	.008	.007	.021	RDMW-
RDMW-T	.019	.047	.073	.014	.033	.052	.010	.025	.039	.009	.022	.034	.008	.020	.031	RDMW-T

Schneidkörper- Geometrie	Programmierter Vorschub pro Zahn (fz) als % der radialen Schnitttiefe (ae)															Schneidkörper- Geometrie
	5%			10%			20%			30%			40 100%
RDHT-T	.014	.023	.039	.010	.017	.028	.007	.012	.021	.006	.011	.018	.006	.010	.017	RDHT-T
RDHW-MH	.014	.025	.053	.010	.018	.038	.007	.014	.028	.006	.012	.025	.006	.011	.022	RDHW-MH
RDMT-T	.014	.023	.039	.010	.017	.028	.007	.012	.021	.006	.011	.018	.006	.010	.017	RDMT-T
RDMW-	.014	.012	.036	.010	.009	.026	.007	.007	.019	.006	.006	.017	.006	.005	.015	RDMW-
RDMW-T	.014	.034	.053	.010	.024	.038	.007	.018	.028	.006	.016	.025	.006	.015	.022	RDMW-T

Weitere InformationenView Less

Speeds

Empfohlene Start-Schnittgeschwindigkeiten [m/min]

Werkstoffgruppe		THM			TN6525			TN6540			TTM08			WK15CM			WP35CM			WS30PM			WS40PM
P	1	–	–	–	410	320	280	360	280	240	230	200	190	–	–	–	455	395	370	–	–	–	–	–	–
	2	–	–	–	320	250	215	250	190	170	195	170	140	–	–	–	280	255	230	–	–	–	–	–	–
	3	–	–	–	280	215	185	215	170	140	180	150	125	–	–	–	255	230	205	–	–	–	–	–	–
	4	–	–	–	235	170	145	180	130	110	160	130	105	–	–	–	190	175	160	–	–	–	–	–	–
	5	–	–	–	310	235	200	240	180	150	–	–	–	–	–	–	260	230	210	–	–	–	205	175	145
	6	–	–	–	205	160	130	160	120	100	–	–	–	–	–	–	160	135	110	–	–	–	180	130	95
M	1	–	–	–	190	120	80	130	80	60	–	–	–	–	–	–	205	185	155	270	240	220	250	205	170
	2	–	–	–	120	80	50	80	50	40	–	–	–	–	–	–	185	160	140	245	215	175	215	175	145
	3	–	–	–	125	80	55	85	50	40	–	–	–	–	–	–	145	130	115	185	160	125	175	130	100
K	1	120	90	75	275	245	220	220	205	180	–	–	–	505	460	410	295	265	240	–	–	–	–	–	–
	2	125	100	70	215	190	180	175	155	140	–	–	–	400	355	330	235	210	190	–	–	–	–	–	–
	3	130	95	60	180	160	145	155	145	125	–	–	–	335	300	275	195	175	160	–	–	–	–	–	–
N	1	900	600	500	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	685	465	385	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	450	280	200	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	50	35	30	–	–	–	–	–	–	–	–	–	55	50	35	50	40	30
	2	–	–	–	–	–	–	25	20	10	–	–	–	–	–	–	–	–	–	55	50	35	50	40	30
	3	–	–	–	–	–	–	70	40	30	–	–	–	–	–	–	–	–	–	65	55	35	60	50	30
	4	–	–	–	–	–	–	60	30	25	–	–	–	–	–	–	66	50	33	100	70	50	70	60	35
H	1	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

Recommended Starting Speeds [SFM]

Werkstoffgruppe		THM			TN6525			TN6540			WP35CM
P	1	–	–	–	1340	1045	925	1180	925	785	1790	1555	1460
	2	–	–	–	1045	830	710	830	630	550	1105	1000	905
	3	–	–	–	925	710	610	710	550	450	1000	905	805
	4	–	–	–	770	550	475	590	430	355	750	690	630
	5	–	–	–	1025	770	650	785	590	490	1025	905	830
	6	–	–	–	670	535	430	535	395	335	630	535	430
M	1	–	–	–	630	395	260	430	260	200	805	725	610
	2	–	–	–	395	260	155	260	155	140	725	630	550
	3	–	–	–	415	260	180	275	155	140	570	510	450
K	1	390	295	245	905	805	725	725	670	590	1165	1045	940
	2	410	325	225	710	630	590	570	510	450	925	830	750
	3	425	310	195	590	535	475	510	475	415	770	690	630
N	1	2950	1965	1640	–	–	–	–	–	–	–	–	–
	2	2245	1525	1260	–	–	–	–	–	–	–	–	–
	3	1475	915	655	–	–	–	–	–	–	–	–	–
S	1	–	–	–	–	–	–	155	120	95	–	–	–
	2	–	–	–	–	–	–	80	60	40	–	–	–
	3	–	–	–	–	–	–	235	140	95	–	–	–
	4	–	–	–	–	–	–	200	95	80	260	200	130
H	1	–	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	–	–	–	–	–	–
	3	–	–	–	–	–	–	–	–	–	–	–	–

Werkstoffgruppe

TTM08

WK15CM

WS30PM

WS40PM

750

655

620

–

635

555

455

–

590

490

410

–

520

425

340

–

560

475

395

–

490

360

260

–

890

785

725

690

560

460

–

805

710

570

590

475

395

–

610

535

415

475

360

280

–

1655

1520

1340

–

1320

1165

1080

–

1105

985

905

–

180

155

120

130

115

–

180

155

120

130

115

–

215

180

120

165

130

–

335

235

155

195

165

100

–

Weitere InformationenView Less

CAD Drawings Models

Can’t find the file type you’re looking for?

Product data

SDS

Sicherheitsdatenblätter

I have read and accepted the Terms & Conditions of use

Lösung erstellen, um die perfekten kompatiblen Teile für Ihr Werkzeug zu finden.

Produktname

Material Nummer

ISO Katalog Nummer

ANSI Katalog Nummer

TG150 Series • Metric

1014945

150TG320M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

End Mill Adapter • HSKA63A • Metric

1126012

HSK63AEM32110M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

End Mill Adapter • HSKA63A • Metric

1126304

HSK100AEM32100M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

EM MM-BT Form AD

1156359

BT40EM32110M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

EM MM-BT Form AD

1156369

BT50EM32105M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

End Mill Adapter • DV40 • Metric

1156388

DV50BEM32100M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

End Mill Adapter • DV40 • Metric

1237816

DV40BEM32100M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

SEM MM-DV form B/AD

1263822

DV40BSEM32070M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

EM • End Mill Adapters

1714890

KM63XMZEM3290Y

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

End Mill Adapter • HSKA63A • Metric

1727209

HSK80AEM32110M

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

Lösung erstellen, um die perfekten kompatiblen Teile für Ihr Werkzeug zu finden.

Produktname

Material Nummer

ISO Katalog Nummer

ANSI Katalog Nummer

Sorte

M100 • RDMT-M0T • RD1003..

2012538

RDMT1003M0

THM

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

M100 • RDMT-M0T • RD1003..

2957428

RDMT1003M0T

TN6540

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

M100 • RDMT-M0T • RD1003..

2957429

RDMT1003M0T

TN6525

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

M100 • RDMW-M0 / -M0T • RD1003..

3353279

RDMW1003M0T

TN6540

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

M100 • RDMT-M0T • RD0802..

6901187

RDMT1003M0T

WP35CM

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

Produktname

Material Nummer

ISO Katalog Nummer

ANSI Katalog Nummer

WSP SCR M3,5-0,6 x 6,5 T15

2018533

12148036700

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

T-HANDLE TORX WRENCH TX15

2029478

12148000600

Listenpreis

/jeweils

Rabatt

Ihr Preis

/jeweils

Menge

VorrätigDieser Artikel ist nicht mehr verfügbarLängere Lieferung

. Please enter the desired qty for the material(s) you want to include in your promotion or Proceed Without Promotion and only your base materials will be added to the cart.

Willkommen

Bestätigen Sie bitte Ihre Präferenzen

Einstellungen aktualisieren

Produktvorschläge

Product Family suggestions

Lösung bearbeiten

Lösung hinzufügen

Produkt ähnlich wie:

M100 • Weldon® Schaft RD1003.. • Metrisch

Kopierfräser mit Weldon®-Schaft • RD1003..

Material Nummer2021340

ISO Katalog Nummer12391013200ANSI Katalog Nummer12391013200

Werkstoffe

Uses and application

Features and benefits

Insert Selection

Insert Selection Guide

Feeds

Speeds

Empfohlene Start-Schnittgeschwindigkeiten [m/min]

Recommended Starting Speeds [SFM]

Produktvorschläge

Product Family suggestions

Notifications

Produkt ähnlich wie:

M100 • Weldon® Schaft RD1003.. • Metrisch

Kopierfräser mit Weldon®-Schaft • RD1003..

Material Nummer2021340

ISO Katalog Nummer12391013200ANSI Katalog Nummer12391013200

Sending to {{cadTool}} in progress...

Werkstoffe

Uses and application

Features and benefits

Insert Selection

Insert Selection Guide

Feeds

Speeds

Empfohlene Start-Schnittgeschwindigkeiten [m/min]

Recommended Starting Speeds [SFM]

The following files are available
