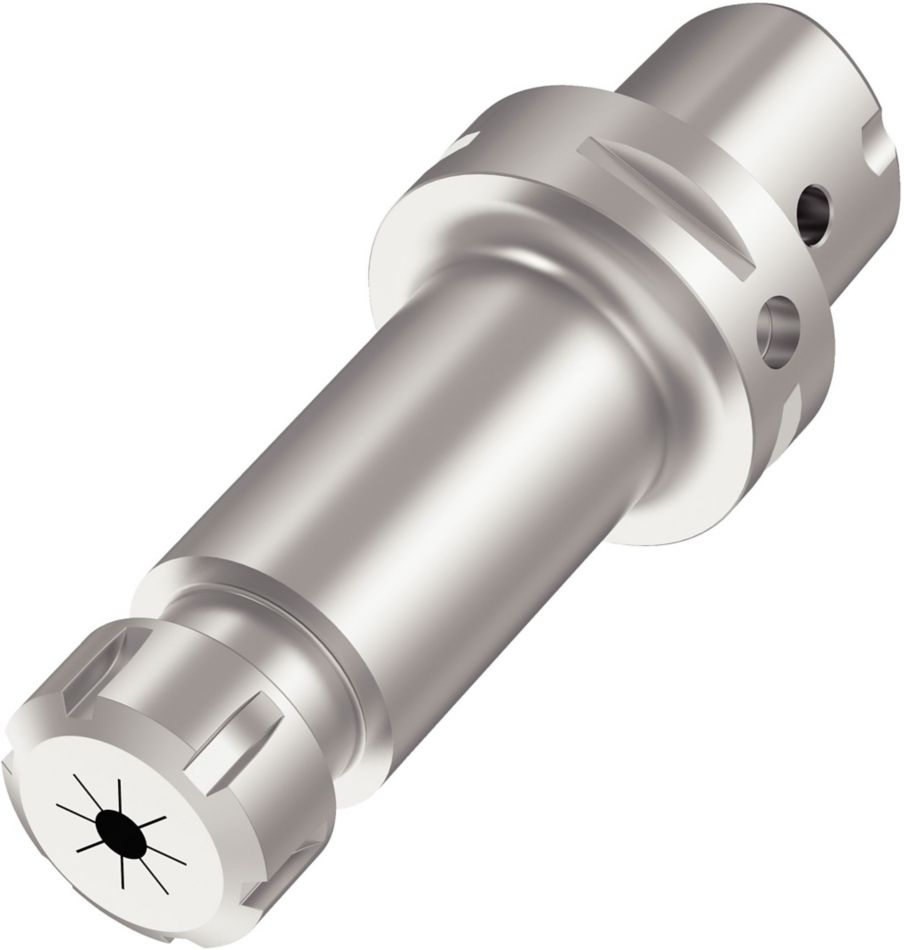

Herstellerspezifikationen: ISO 26623
Shank - PSC
Zylinderschaft – ohne Spannfläche
Schaft – Zylindrisch mit Mitnahmevierkant
Spannzange – ER, DIN 6499
Coolant: Through Coolant 80 bar Maximum
Coolant: Through Coolant 1200 psi MaximumDownloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 4098567 |
| ISO Katalog Nummer | PSC63ER25060M |
| ANSI Katalog Nummer | PSC63ER25060M |
| [CST] Katalog Spannzangen Baureihe | ER25 |
| [D11] Spannmutterdurchmesser | 42 mm |
| [D11] Spannmutterdurchmesser | 1.6535 in |
| [L1] Messlänge | 60 mm |
| [L1] Messlänge | 2.3622 in |
| [L9] Klemmungslänge | 41.2 mm |
| [L9] Klemmungsbohrungslänge | 1.622 in |
| Gewicht Kilogramm | 0.97 |
| Anzugsmoment für zyl. Spannzange Nm | 104 |
Herstellerspezifikationen: ISO 26623Shank - PSCZylinderschaft – ohne SpannflächeSchaft – Zylindrisch mit MitnahmevierkantSpannzange – ER, DIN 6499Coolant: Through Coolant 80 bar MaximumCoolant: Through Coolant 1200 psi MaximumLösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
