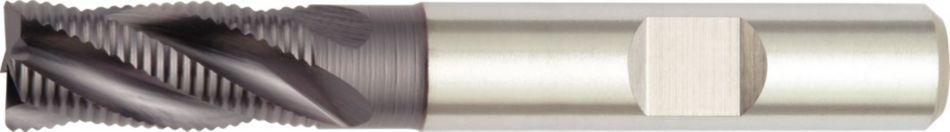

Schräg-Eintauchfräsen Ins Volle
Nutenfräsen: Ebene Stirnfläche
Corner Style: Corner Chamfer
Side Milling/Shoulder Milling: Square End
38491
Spiralwinkel: 30°
38553
Werkzeugabmessungen: Schneidreihen: X (variabel)Downloaded file will be available after import in the {{cadTool}} tool library.
| Material Nummer | 1660389 |
| ISO Katalog Nummer | 6N0608004LW |
| ANSI Katalog Nummer | 6N0608004LW |
| Beschichtung | TiAlN |
| Aufnahmeart Maschinenseite | Weldon |
| [D1] Effektiver Schneidendurchmesser | 8 mm |
| [D1] Effektiver Schneidendurchmesser | .315 in |
| [D] Adapter/Schaft/Bohrungsdurchmesser | 10 mm |
| [D] Adapter/Schaft/Bohrungsdurchmesser | .3937 in |
| [AP1MAX] 1. maximale Schnitttiefe | 19 mm |
| [AP1MAX] 1. maximale Schnitttiefe | .748 in |
| [L] Gesamtlänge | 69 mm |
| [L] Gesamtlänge | 2.717 in |
| [BCH] Eckenfasenbreite | 0.25 mm |
| [BCH] Eckenfasenbreite | .01 in |
| [Z] Anzahl der Spannuten | 4 |
Schräg-Eintauchfräsen Ins VolleNutenfräsen: Ebene StirnflächeCorner Style: Corner ChamferSide Milling/Shoulder Milling: Square End38491Spiralwinkel: 30°38553Werkzeugabmessungen: Schneidreihen: X (variabel)Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
 |  |  | ||||||||||||||||||
| Eckfräsen (A) und Nutfräsen (B) | TiCN | TiAlN | Empfohlener Vorschub pro Zahn (fz = mm/Zahn) zum Eckfräsen (A). | |||||||||||||||||
| A | B | Schnittgeschwindigkeit | Schnittgeschwindigkeit | D1 | ||||||||||||||||
| Werkstoffgruppe | ap | ae | ap | Min. | Max. | Min. | Max. | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | 25,0 | 30,0 | |||
| P | 1 | 1,5 x D | 0,5 x D | 1 x D | 56 | – | 64 | 70 | – | 80 | fz | 0,046 | 0,062 | 0,072 | 0,079 | 0,097 | 0,104 | 0,109 | 0,119 | 0,143 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 48 | – | 64 | 60 | – | 80 | fz | 0,046 | 0,062 | 0,072 | 0,079 | 0,097 | 0,104 | 0,109 | 0,119 | 0,143 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 40 | – | 56 | 50 | – | 70 | fz | 0,038 | 0,052 | 0,061 | 0,067 | 0,084 | 0,091 | 0,097 | 0,109 | 0,131 | |
| 5 | 1,5 x D | 0,5 x D | 1 x D | 20 | – | 28 | 25 | – | 35 | fz | 0,031 | 0,042 | 0,048 | 0,054 | 0,067 | 0,073 | 0,078 | 0,087 | 0,105 | |
| M | 1 | 1,5 x D | 0,5 x D | 1 x D | 20 | – | 28 | 25 | – | 35 | fz | 0,038 | 0,052 | 0,061 | 0,067 | 0,084 | 0,091 | 0,097 | 0,109 | 0,131 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 20 | – | 24 | 25 | – | 30 | fz | 0,031 | 0,042 | 0,048 | 0,054 | 0,067 | 0,073 | 0,078 | 0,087 | 0,105 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 12 | – | 16 | 15 | – | 20 | fz | 0,026 | 0,035 | 0,040 | 0,045 | 0,055 | 0,059 | 0,062 | 0,068 | 0,082 | |
| K | 1 | 1,5 x D | 0,5 x D | 1 x D | 56 | – | 64 | 70 | – | 80 | fz | 0,046 | 0,062 | 0,072 | 0,079 | 0,097 | 0,104 | 0,109 | 0,119 | 0,143 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 40 | – | 56 | 50 | – | 70 | fz | 0,038 | 0,052 | 0,061 | 0,067 | 0,084 | 0,091 | 0,097 | 0,109 | 0,131 | |
| S | 1 | 1,5 x D | 0,5 x D | 1 x D | 12 | – | 24 | 15 | – | 30 | fz | 0,038 | 0,052 | 0,061 | 0,067 | 0,084 | 0,091 | 0,097 | 0,109 | 0,131 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 4 | – | 12 | 5 | – | 15 | fz | 0,021 | 0,027 | 0,032 | 0,036 | 0,045 | 0,048 | 0,052 | 0,059 | 0,071 | |
| 3 | 1,5 x D | 0,5 x D | 1 x D | 12 | – | 22 | 15 | – | 28 | fz | 0,031 | 0,042 | 0,048 | 0,054 | 0,067 | 0,073 | 0,078 | 0,087 | 0,105 | |
| 4 | 1,5 x D | 0,5 x D | 1 x D | 12 | – | 22 | 15 | – | 28 | fz | 0,027 | 0,038 | 0,045 | 0,050 | 0,062 | 0,067 | 0,071 | 0,080 | 0,096 | |
