M94 • Weldon® Schaft
Produkt ähnlich wie:
M94 • Weldon® Schaft

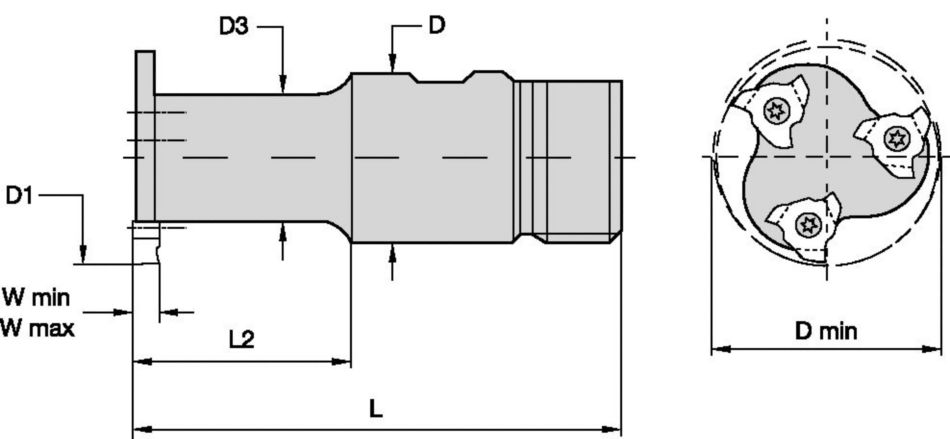

Nutenfräser mit Weldon®-Schaft
Material Nummer100006629
Kontaktieren Sie unser Verkaufsteam, um alle Ihre Preisoptionen zu erfahren.
Features and benefits
- 3 Schneidkanten pro Wendeschneidplatte
- Tangential befestigte Wendeschneidplatten
- Bearbeitung von flachen Nuten und Einstichen
Nutenfräsen: Schulter
Zylinderschaft – Weldon, 2 Spannflächen
Auswahlhilfe für Wendeschneidplatten
| Werkstoffgruppe | Leichte Bearbeitung | Allgemeine Anwendung | Schruppbearbeitung | |||
| Geometrie | Sorte | Geometrie | Sorte | Geometrie | Sorte | |
| P1–P2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| P3–P4 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| P5–P6 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| M1–M2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| M3 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| K1–K2 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 | TCAX/TNAX | TTM/TTM08 |
| K3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| N1–N2 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| N3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S1–S2 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S3 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| S4 | TCAX/TNAX | THM | TCAX/TNAX | THM | TCAX/TNAX | THM |
| H1 | – | – | – | – | – | – |
Empfohlene Startwerte für Vorschübe [mm]
| Schneidkörper- Geometrie | Programmierter Vorschub pro Zahn (fz) | Schneidkörper- Geometrie | ||||||||||||||
| 5% | 10% | 20% | 30% | 40 | ||||||||||||
| TCAX/TNAX | 0,12 | 0,29 | 0,45 | 0,08 | 0,21 | 0,33 | 0,06 | 0,16 | 0,25 | 0,06 | 0,14 | 0,21 | 0,05 | 0,13 | 0,20 | TCAX/TNAX |
| Leichte Bearbeitung | Allgemeine Anwendung | Schruppbearbeitung |
Empfohlene Startwerte für Schnittgeschwindigkeiten [m/min]
| Werkstoffgruppe | THM | TTM/TTM08 | |||||
| P | 1 | – | – | – | 560 | 490 | 460 |
| 2 | – | – | – | 345 | 280 | 245 | |
| 3 | – | – | – | 345 | 280 | 245 | |
| 4 | – | – | – | 280 | 195 | 180 | |
| 5 | – | – | – | 360 | 280 | 260 | |
| 6 | – | – | – | 165 | 130 | 115 | |
| M | 1 | – | – | – | 330 | 195 | 130 |
| 2 | – | – | – | 195 | 115 | 80 | |
| 3 | – | – | – | 215 | 130 | 100 | |
| K | 1 | 395 | 295 | 245 | – | – | – |
| 2 | 410 | 330 | 230 | – | – | – | |
| 3 | 425 | 310 | 195 | – | – | – | |
| N | 1 | 2950 | 1970 | 1640 | – | – | – |
| 2 | 2245 | 1525 | 1265 | – | – | – | |
| 3 | 1475 | 920 | 655 | – | – | – | |
| S | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
| 4 | – | – | – | – | – | – | |
| H | 1 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | |
