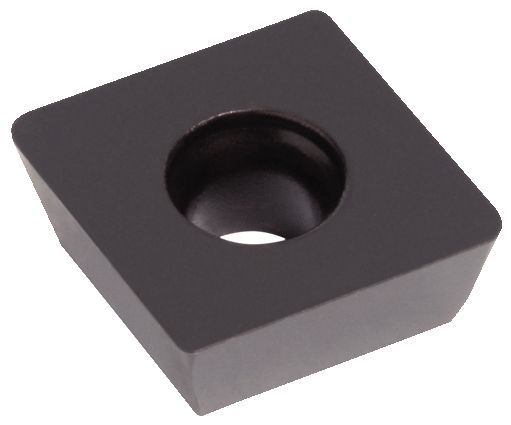

M900 • Wendeschneidplatten • MDHX
Wendeschneidplatten • MDH..
Material Nummer5903722
ISO Katalog NummerMDHX09T308ANSI Katalog NummerMDHX09T308
- P Stahl
- M Rostfreier Stahl
- K Gusseisen
- S Hochwarmfeste Legierungen
- H Gehärtete Werkstoffe
Sending to {{cadTool}} in progress...
Downloaded file will be available after import in the {{cadTool}} tool library.
Material Nummer | 5903722 |
ISO Katalog Nummer | MDHX09T308 |
ANSI Katalog Nummer | MDHX09T308 |
Sorte | WP25PM |
Schneidkanten pro Wendeschneidplatte | 2 |
[D] Wendeschneidplatten-Größe (Inkreis) | 9.525 mm |
[D] Wendeschneidplatten-Größe (Inkreis) | .375 in |
[D1] Wendeschneidplatte Bohrungsgröße | 3.4 mm |
[D1] Wendeschneidplatte Bohrungsgröße | .1339 in |
[L10] Schneidkantenlänge der Wendeschneidplatte | 9.548 mm |
[L10] Schneidkantenlänge der Wendeschneidplatte | .3759 in |
[M] Abmessungen der Lehre | 1.84 mm |
[M] Abmessungen der Lehre | .0728 in |
[S] Dicke der Wendeschneidplatte | 3.97 mm |
[S] Dicke der Wendeschneidplatte | .1563 in |
[Rε] Eckenradius | 0.8 mm |
[Rε] Eckenradius | .0315 in |
Werkstoffe
- Stahl
- Rostfreier Stahl
- Gusseisen
- Hochwarmfeste Legierungen
- Gehärtete Werkstoffe
Lösung erstellen, um Vorschübe und Geschwindigkeiten zu berechnen
Nachdem Sie eine Lösung erstellt haben, wählen Sie einfach das Symbol für Vorschübe und Geschwindigkeiten und unser System gibt Ihnen Empfehlungen. Sie können die Informationen anpassen, indem Sie Ihre Maschine und Spezifikationen hinzufügen oder Anpassungen mithilfe der Schieberegler vornehmen.
Anwendungsdaten
M900 Cutting Data • MDH.. • P Coating
TN7525 | TN7535 | TN450 | TTM | TTR | |||||||||||||
Fräser | Wendeschneidplatte | VDI 3323 | hm* (mm) | ||||||||||||||
M900 | MDHX 09T308 | – | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 |
M900 | MDHW 120408 | – | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 |
Werkstoffgruppe | vc (m/min) | ||||||||||||||||
P | 1 | 330 | 250 | 210 | 280 | 215 | 185 | 250 | 215 | 200 | 170 | 150 | 140 | 135 | 120 | 110 | |
2 | 250 | 195 | 170 | 190 | 150 | 130 | 180 | 150 | 140 | 120 | 100 | 90 | 95 | 80 | 70 | ||
3 | 210 | 160 | 145 | 160 | 120 | 110 | 150 | 130 | 120 | 100 | 80 | 70 | 80 | 65 | 55 | ||
4 | 215 | 170 | 145 | 165 | 130 | 110 | 160 | 140 | 130 | 110 | 85 | 80 | 90 | 70 | 65 | ||
5 | 185 | 130 | 115 | 140 | 100 | 85 | 130 | 110 | 100 | 85 | 70 | 60 | 70 | 55 | 50 | ||
6 | 240 | 185 | 150 | 185 | 140 | 115 | 180 | 150 | 140 | 120 | 100 | 90 | 95 | 80 | 70 | ||
7 | 185 | 145 | 120 | 140 | 110 | 90 | 140 | 120 | 110 | 90 | 80 | 70 | 70 | 65 | 55 | ||
8 | 160 | 120 | 105 | 120 | 90 | 80 | 120 | 100 | 90 | 80 | 60 | 55 | 65 | 50 | 45 | ||
9 | 145 | 105 | 90 | 110 | 80 | 70 | 100 | 70 | 60 | 70 | 50 | 40 | 55 | 40 | 30 | ||
10 | 185 | 145 | 130 | 140 | 110 | 100 | 160 | 135 | 120 | 110 | 85 | 80 | 90 | 70 | 65 | ||
11 | 120 | 95 | 80 | 90 | 70 | 60 | 100 | 70 | 55 | 70 | 50 | 40 | 55 | 40 | 30 | ||
12 | 235 | 175 | 150 | 180 | 135 | 115 | 170 | 150 | 140 | 115 | 90 | 85 | 90 | 70 | 70 | ||
13.1 | 205 | 145 | 120 | 155 | 110 | 90 | 140 | 120 | 110 | 100 | 80 | 70 | 80 | 65 | 55 | ||
13.2 | 100 | 70 | 60 | 80 | 55 | 45 | 70 | 60 | 55 | 50 | 40 | 35 | 40 | 30 | 30 |
M900 Cutting Data • MDH.. • M Coating
TN7525 | TN7535 | TN450 | TTM | TTR | |||||||||||||
Fräser | Wendeschneidplatte | VDI 3323 | hm* (mm) | ||||||||||||||
M900 | MDHX 09T308 | – | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 |
M900 | MDHW 120408 | – | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 |
Werkstoffgruppe | vc (m/min) | ||||||||||||||||
M | 14.1 | 240 | 200 | 160 | 220 | 180 | 160 | 150 | 90 | 80 | 120 | 80 | 70 | 100 | 70 | 50 | |
14.2 | 190 | 160 | 135 | 180 | 150 | 135 | 130 | 80 | 70 | 90 | 60 | 55 | 80 | 50 | 40 | ||
14.3 | 140 | 120 | 100 | 130 | 110 | 100 | 100 | 65 | 55 | 65 | 50 | 40 | 60 | 40 | 30 | ||
14.4 | 120 | 100 | 80 | 110 | 90 | 80 | 75 | 45 | 40 | 60 | 40 | 35 | 50 | 35 | 25 |
M900 Cutting Data • MDH.. • K Coating
TN5515 | THM | |||||||
Fräser | Wendeschneidplatte | VDI 3323 | hm* (mm) | |||||
M900 | MDHX09T308 | – | 0,08 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 |
M900 | MDHW120408 | – | 0,10 | 0,12 | 0,14 | 0,10 | 0,12 | 0,14 |
Werkstoffgruppe | vc (m/min) | |||||||
K | 15 | 295 | 215 | 185 | 135 | 100 | 85 | |
16 | 225 | 170 | 145 | 100 | 80 | 70 | ||
17 | 250 | 185 | 150 | 120 | 90 | 75 | ||
18 | 185 | 110 | 80 | 85 | 60 | 40 | ||
19 | 255 | 150 | 120 | 120 | 75 | 50 | ||
20 | 195 | 125 | 90 | 95 | 60 | 40 |
M900 Cutting Data • MDH.. • N Coating
THM | |||||
Fräser | Wendeschneidplatte | VDI 3323 | hm* (mm) | ||
M900 | MDHX09T308 | – | 0,08 | 0,10 | 0,12 |
M900 | MDHW120408 | – | 0,10 | 0,12 | 0,14 |
Werkstoffgruppe | vc (m/min) | ||||
N | 21 | 1000 | 750 | 600 | |
22 | 500 | 360 | 300 | ||
23 | 1000 | 750 | 600 | ||
24 | 800 | 600 | 500 | ||
25 | 500 | 350 | 250 | ||
27 | 400 | 250 | 180 | ||
28 | 300 | 180 | 120 |
M900 Cutting Data • MDH.. • S Coating
TN5515 | THM | |||||||
Fräser | Wendeschneidplatte | VDI 3323 | hm* (mm) | |||||
M900 | MDHX09T308 | – | 0,05 | 0,08 | 0,10 | 0,06 | 0,08 | 0,10 |
M900 | MDHW120408 | – | 0,07 | 0,10 | 0,12 | 0,08 | 0,10 | 0,12 |
Werkstoffgruppe | vc (m/min) | |||||||
S | 31 | 48 | 36 | 30 | 36 | 28 | 24 | |
32 | 40 | 30 | 25 | 30 | 23 | 20 | ||
33 | 32 | 24 | 20 | 24 | 19 | 16 | ||
34 | 26 | 19 | 14 | 20 | 15 | 12 | ||
35 | 26 | 19 | 14 | 20 | 15 | 12 | ||
36 | – | – | – | 80 | 50 | 40 | ||
37 | – | – | – | 70 | 46 | 35 |
